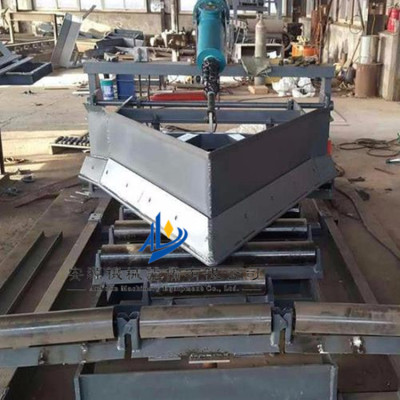

皮带机定点卸煤器 犁煤器 DYTN-1000-/800-Z犁煤式卸料器
电液(动)可变槽角犁式卸料器
安装前的重要提示
1.安装之前，熟知工作中所用相关设备的操作规程以及施工现场的生产规范。
2.切断输送机的启动电源，挂上“有人操作，禁止合闸”的警示牌。
3.如果设备在井下或密闭的区域内，动用割枪或电焊之前，对煤气和灰尘含量进行检测。确认煤气和灰尘含量在值范围内方可操作，否则，可能发生事故。
4.使用割枪或电焊机前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。
5.安装工作完毕，在启动输送机皮带之前，应将安装区域内和输送机皮带上的工具、铁器、焊渣等收拾干净。否则将有可能造成严重的人身伤害，或者导致输送机皮带的损坏。
6.在输送机运行状态下，如果要调整设备，操作时千万要小心谨慎，防止手中的工具、身体或衣服被卷入输送带，导致严重的人身伤亡。对于维护的操作，请在停机状态下进行，切记！
产品说明
该卸料器适合于各种新老型号的皮带输送机，在工作状态时犁头紧贴胶带面，卸料干净利落，且犁头材料为聚氨酯材料经久耐用。非工作状态时托辊自动变换槽角，同原输送机托辊保持一致，使煤流顺利通过，不会撒料。所有动作一按电钮即成，操作轻松方便。广泛应用于电厂、煤场、矿山、港口码头等散状物料输送的分路卸料。
结构原理
该卸料器主要由电液(动)推杆、电液（动）推杆支架、卸料犁头、底架、托辊组架、驱动架、拉杆等部分组成。当电液（动）推杆伸缩时带动驱动架和托辊组架同时运动，使其在工作时犁头紧贴胶带面，非工作状态时托辊自动变换槽角，同原输送机托辊保持一致，使煤流顺利通过，不会撒料。
性能特点
1.可变槽角（槽角有30°、35°、45°），可保证物料运行时不泼料、撒料。
2.犁头刮板采用聚氨酯材料耐摩擦 且摩擦系数小；犁头松紧调节机构，能使犁头始终保持紧贴胶带面，强冲击时也不抖动、跳动、避免漏料。
3.的外形，减少了物料对本机的冲击，卸料更顺畅。
4.托辊组架，使工作时胶带如平板面似的结合，保证了皮带面的平整及与犁头的紧贴。
5.框架式组合，使本机安装、维修、保养更加方便。
安装步骤
1．查看安装示意图与所发货物是否一致，如有问题及时联系我们。
2．认真阅读说明书(电液推杆说明书)；
3．找到卸料器安装位置，测量尺寸看现场空间是否能安装下卸料器，如有问题及时联系我们。
4.按照安装示意图提供尺寸，确定底架（2）、支腿（12）、推杆支架（9）、变角托辊支撑架（15）的安装位置。
5.将各个配件按照安装示意图所示组装到位，先点焊好，试机、调整，调整好位置后根据示意图焊接要求将各个配件焊接牢固。
6.组装好后将犁头调节到合适位置，锁紧定位螺母。
7．接线试机，将行程用行程开关固定好。
8.电器控制箱装到合适的操作位置上。
维护保养
定期维修保养，加润滑油，电液推杆保养参照说明书。
